用途に合わせたプレキャストコンクリート製品を多数ご用意しております。 詳しくは、018-872-1131 までお問い合わせください。
| 用途 | 路面排水溝 |
|---|---|

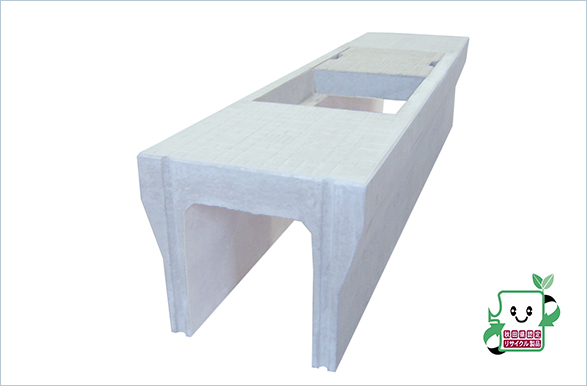

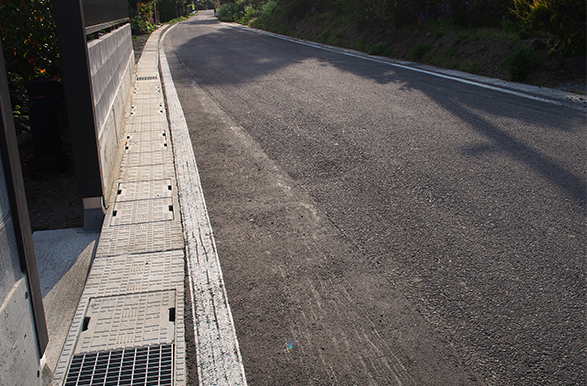

| 特徴 | 門型（ラーメン）構造をした落ちふた式側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。車両制限令の定める総重量25t（輪荷重5t）大型車両を想定した構造です。 |
| 種類 | 車両 縦断走行用（歩道対応） |
|---|---|
| 取扱い規格 | 本体 内幅a×内高c×長さL(mm) |
a300×c300,400,500,600,700,80,900,1000,1100×L2000,1000,500
a400×c400,500,600,700,800,900,1000,1100,1200×L2000,1000,500
a500×c600,700,800,900,1000,1100,1200,1300,1400×L2000,1000,500
a500×c1500,1600,1700,1800,1900,2000×L2000,1000,500
a600×c700,800,900,1000,1100,1200,1300,1400,1500×L2000,1000,500
| 取扱い規格 | ふた 幅a×長さL (mm) |
|---|
車道用 a300,400,500,600×L500
歩道用 a300,400,500,600×L500
| 取扱い規格 | コーナー用 内幅a×内高c×角度 |
|---|
2本一組で角度を構成します。ふたは用いません。
a300×c300,400,500,600,700,80,900,1000,1100×45°,90°
a400×c400,500,600,700,800,900,1000,1100,1200×45°,90°
a500×c600,700,800,900,1000,1100,1200,1300,1400×45°,90°
a600×c700,800,900,1000,1100,1200,1300,1400,1500×45°
| 取扱い規格 | コーナー用 内幅a×内高c×角度 |
|---|
1本で角度を構成します。専用ふたを用います。
a300×c300,400,500,600×45°(135°)
| 取扱い規格 | 電柱コーナー用 |
|---|
一本で角度を構成し、コーナー用と併用して使用します。
a300×c300,400,500,600×90°
| 用途 | 路面排水溝 |
|---|---|

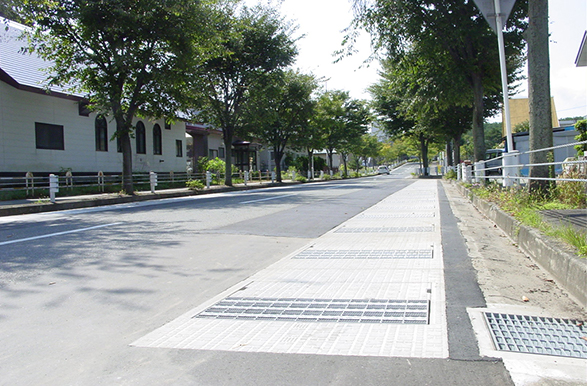

| 特徴 | 可変側溝より通水断面が大きいタイプとなります。門型（ラーメン）構造をした落ちふた式側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。車両制限令の定める総重量25t（輪荷重5t）大型車両を想定した構造です。 |
| 種類 | 車道縦断走行用 |
|---|---|
| 取扱い規格 | 本体 内幅a×内高c×長さL(mm) |
a700×c500,600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700×L2000,500
a800×c600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800×L2000,500
a900×c700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900×L2000,500
a1000×c800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000×L2000,500
| 取扱い規格 | ふた 幅a×長さL (mm) |
|---|
車道用 a700,800,900,1000×L500
| 用途 | 路面排水溝 |
|---|---|

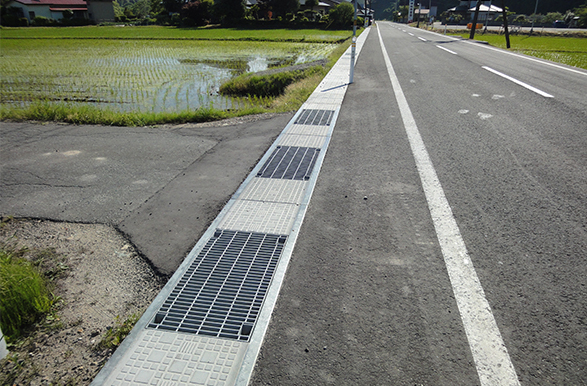

| 特徴 | 門型（ラーメン）構造をしたグレーチング蓋固定式横断側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。車両制限令の定める総重量25t（輪荷重5t）大型車両横断を想定した構造です。 |
| 種類 | 車道横断走行用 |
|---|---|
| 取扱い規格 | 内幅a×内高c×長さL(mm) |
a300×c300,400,500,600,700,80,900,1000,1100×L2000,500
a400×c400,500,600,700,800,900,1000,1100,1200×L2000,500
a500×c600,700,800,900,1000,1100,1200,1300,1400×L2000,500
a600×c700,800,900,1000,1100,1200,1300,1400,1500×L2000,500
ふたは、グレーチン蓋を用います。
| 用途 | 路面排水溝 |
|---|---|
| 特徴 | 門型（ラーメン）構造をした雨水浸透施設用の浸透側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。車両制限令の定める総重量25t（輪荷重5t）大型車両を想定した構造です。 |
| 種類 | 車道縦断走行用 |
|---|---|
| 取扱い規格 | 内幅a×内高c×長さL(mm) |
a300×c300,400,500,600,700,80,900,1000,1100×L2000,1000,500
a400×c400,500,600,700,800,900,1000,1100,1200×L2000,1000,500
a500×c600,700,800,900,1000,1100,1200,1300,1400×L2000,1000,500
a500×c1500,1600,1700,1800,1900,2000×L2000,1000,500
a600×c700,800,900,1000,1100,1200,1300,1400,1500×L2000,1000,500
a700×c500,600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700×L2000,500
a800×c600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800×L2000,500
a900×c700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900×L2000,500
a1000×c800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000×L2000,500
| 取扱い規格 | ふた 幅a×長さL(mm) |
|---|
車道用 a300,400,500,600×L500
歩道用 a300,400,500,600,700,800,900,1000×L500
| 用途 | 路面排水溝 |
|---|---|
| 特徴 | 土被りがある横断暗渠用に用います。門型（ラーメン）構造をした落ちふた式側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。車両制限令の定める総重量25t（輪荷重5t）大型車両を想定した構造です。 |
| 種類 | 車道暗渠横断走行用 |
|---|---|
| 取扱い規格 | 本体 内幅a×内高c×長さL(mm) |
a300×c300,400,500,600,700,80,900,1000,1100×L2000,500
a400×c400,500,600,700,800,900,1000,1100,1200×L2000,500
a500×c600,700,800,900,1000,1100,1200,1300,1400×L2000,500
a600×c700,800,900,1000,1100,1200,1300,1400,1500×L2000,500
| 取扱い規格 | ふた ふた 幅a×長さL(mm) |
|---|
a400,500,600×L1000
| 用途 | 路面排水溝 |
|---|---|

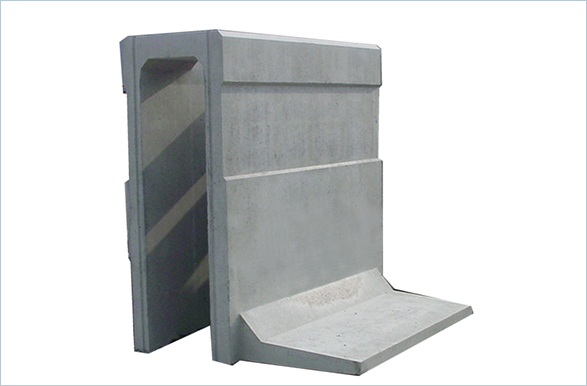

| 特徴 | 偏土圧に対応した擁壁タイプで道路土工擁壁工指針の荷重を想定した構造です。門型（ラーメン）構造をした落ちふた式側溝で、道路の縦断勾配に関係なく現場打ちインバートコンクリートで導水勾配を適切に構築できる自由勾配側溝（勾配可変側溝）です。 |
| 種類 | 車両縦断走行用 |
|---|---|
| 取扱い規格 | 内幅a×内高c×長さL(mm) |
a300×c300,400,500,600,700,80,900,1000,1100×L2000,1000,500
a400×c400,500,600,700,800,900,1000,1100,1200×L2000,1000,500
a500×c600,700,800,900,1000,1100,1200,1300,1400×L2000,1000,500
a500×c1500,1600,1700,1800,1900,2000×L2000,1000,500
a600×c700,800,900,1000,1100,1200,1300,1400,1500×L2000,1000,500
a700×c500,600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700×L2000,500
a800×c600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800×L2000,500
a900×c700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900×L2000,500
a1000×c800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000×L2000,500
| 取扱い規格 | ふた 幅a×長さL(mm) |
|---|
車道用 a300,400,500,600×L500
歩道用 a300,400,500,600,700,800,900,1000×L500
